Запасные части для ротационной печи QUASAR - Часть 2

Запасные части для ротационной печи QUASAR

Рисунок 6 Рисунок 7 Рисунок 8 Рисунок 9 Рисунок 10

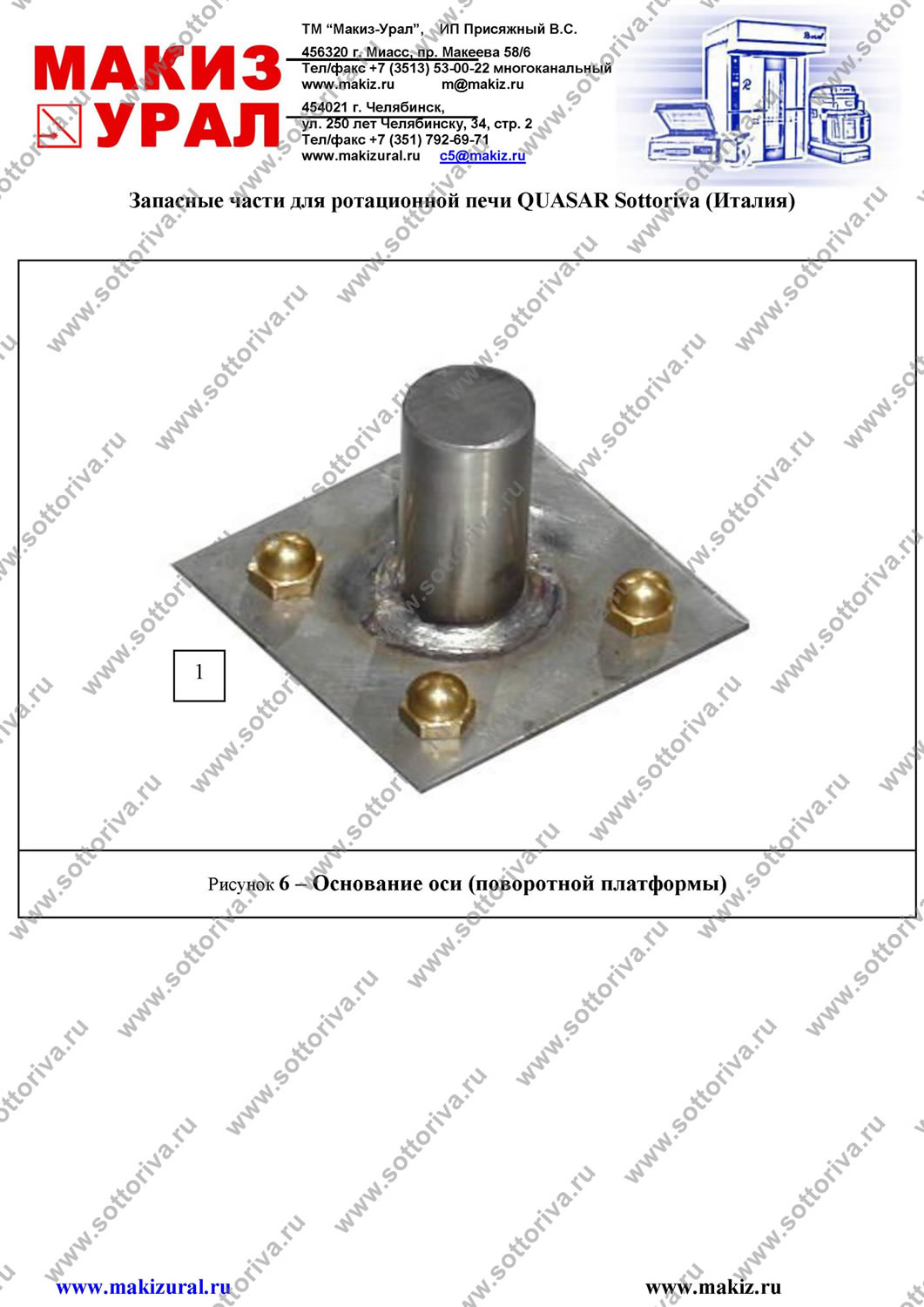

Рисунок 6 – Основание оси (поворотной платформы)
Поз. Код Описание
1 26000017  Ось вращения тележки с фланцем  (Quasar)
1 26000040  Ось вращения поворотной платформы с фланцем  (Quasar)

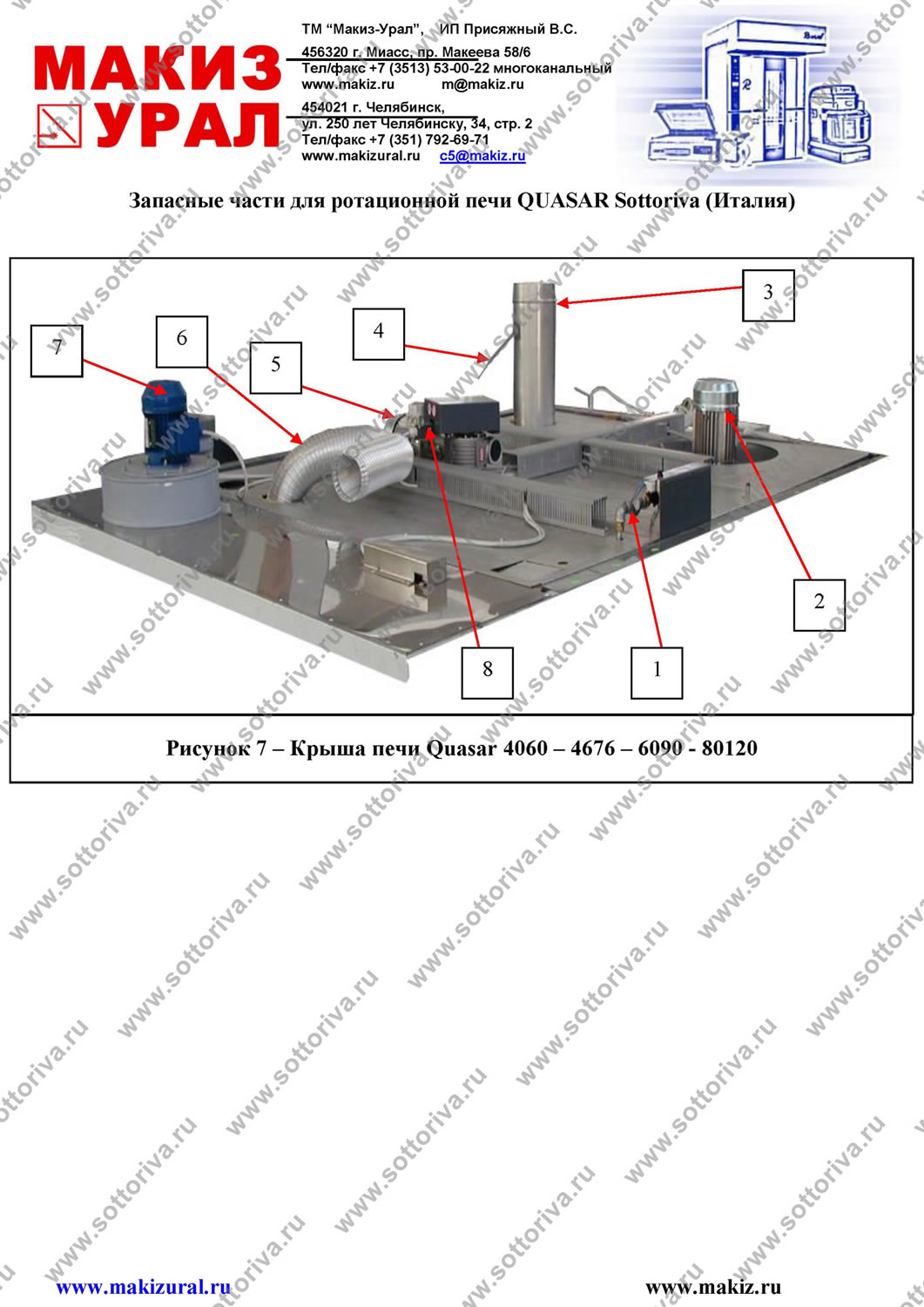

Рисунок 7 – Крыша печи Quasar 4060 – 4676 – 6090 - 80120
Поз. Код Описание
1 29000053 Водный электрический парогенератор  (Quasar)
2 31910024 Электродвигатель 80 H 0,55/0,45Kw 4/6P B5 M/F-M/ 4 (Quasar 4060 и Quasar 4676)
2 31910022 Электродвигатель 80 H 0,55 Kw 4P B5 MF/MT (Quasar 4060)
2 31910031 Электродвигатель 80 H 0,75/0,48Kw 4/6P B5 M/F-M/  (Quasar 4676)
2 31910032 Электродвигатель 80 H 0,75Kw 4P B5 MF/MT (Quasar 4676)
2 31910025 Электродвигатель 90 H 1,5/0,55Kw 4/6P B5 M/F-M/T (Quasar 6090)
2 31910026 Электродвигатель 100 H 2,2/0,75Kw 4/6P B5 M/F-M/ (Quasar 80100 и Quasar 80120)
2 31910028 Электродвигатель 100 H 2,2KW 4P B5 MF/MT (Quasar 80100 и Quasar 80120)
3 21001118 Электродвигатель для отвода продуктов горения диам. 200
4 39930007 Термостат US/L R. M. 90/110°C L.1500
5 31920010 Мотор-редуктор (Quasar)
6 48900009 Гибкая алюминиевая трубка диам. 100x1000
6 48900014 Гибкая трубка диам.120x1000
7 31900031 Вытяжной вентилятор ECB/M 250 0,37 Kw 4P 230/400V 50
7 31900017 Вытяжной центробежный вентилятор OTT 200/M 158W 2P 23
8 39970003 Концевой выключатель E400/00/EM 80316 ERSCE

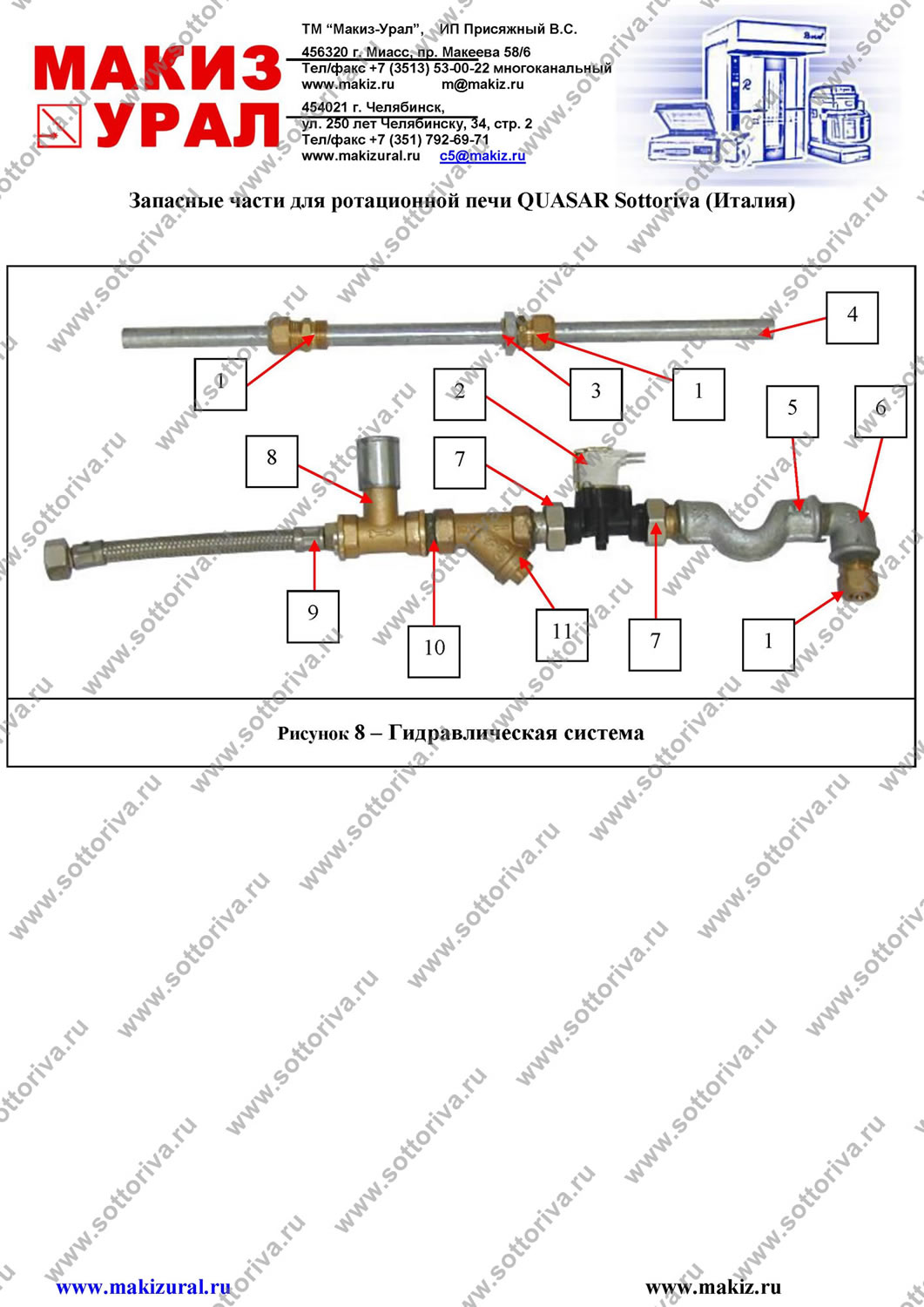

Рисунок 8 – Гидравлическая система
Поз. Код Описание
1 55900068 Соединительная муфта 1/2"x14
2 55900049 Электроклапан 3/4" M/M MINI 24V
3 52900014 Установочный винт кадмированный 1/2"
4 25900046 Труба FE диам. 14 SP. 1,2 оцинкованная
5 55900071 Соединительная муфта цинк 1/2"
6 55900006 Соединительная муфта 90 M/F цинк 1/2"
7 55900056 Гайка 1/2" с плоской опорной поверхностью
7 55900017 Уплотнение  3/4"
8 55900057 Винтовой вентиль 1/2" с колпачком
9 55900055 Резинометаллическая гибкая трубка  M/F 1/2"X2
10 55900008 Ниппель кадмированный 1/2"
11 55900003 Латунный наклонный фильтр 1/2"

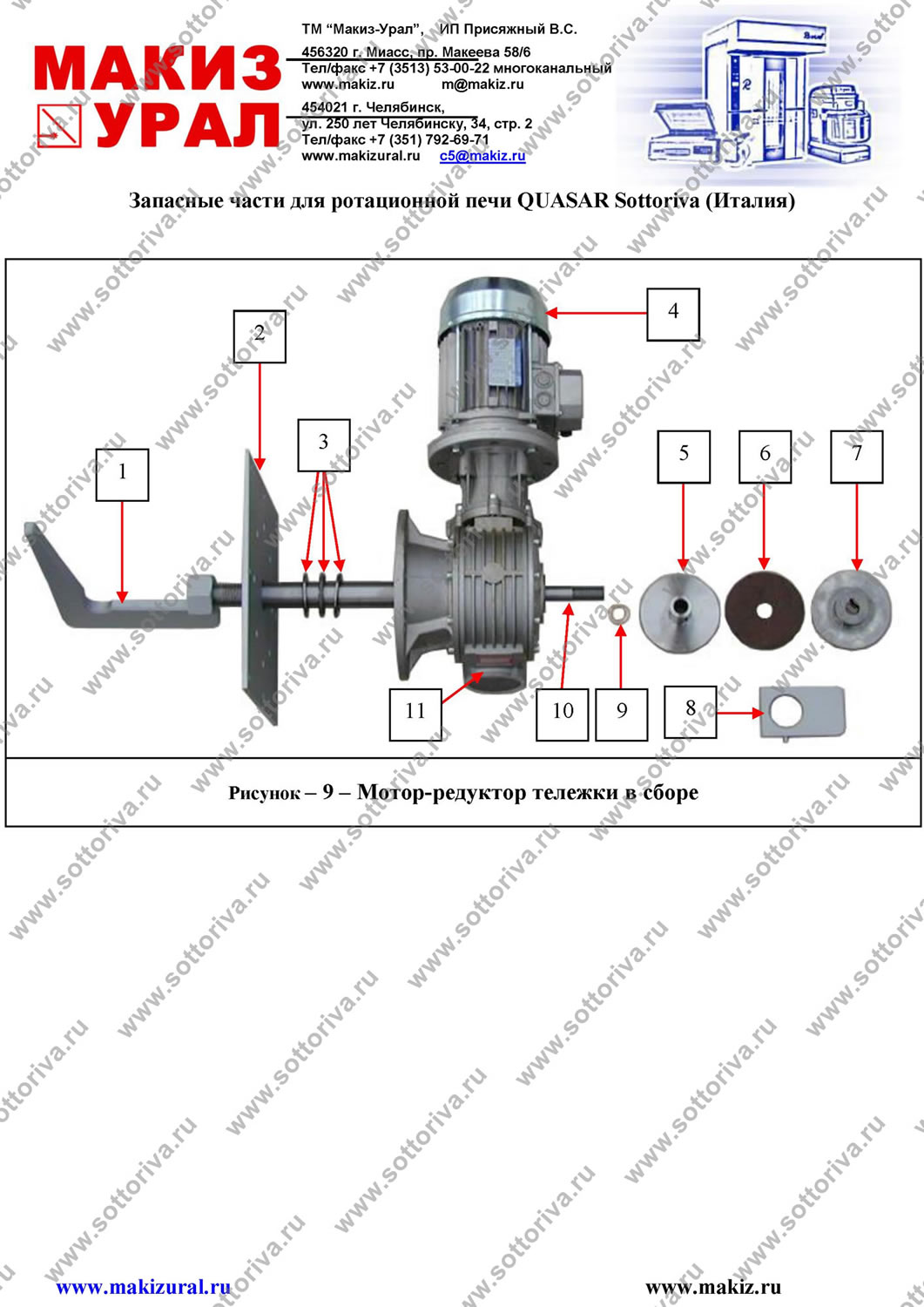

Рисунок – 9 – Мотор-редуктор тележки в сборе
Поз. Код Описание
1 23000109 Крюк поднятия тележки (Quasar 4060)
1 21000790 Крюк поднятия тележки (Quasar 4676 – 6090 – 80100)
2 23000112 Пластина крепления мотор-редуктора тележки (Quasar)
3 57900001 Упорный подшипник 51107 (35x52x12)
4 31910021 Мотор 71 F 0,37 Kw 4P B5 230/400V
5 25000163 Нижняя муфта мотор-редуктора тележки (Quasar)
6 43900041 Диск фрикционной муфты диам. 98 (Quasar 4060)
7 25000164 Верхняя муфта мотор-редуктора тележки (Quasar)
8 23000111 Кулачок концевого выключателя тележки (Quasar)
9 21002208 Бронзовая шайба (25x18x2)
10 25000162 Вал мотор-редуктора тележки  (Quasar)
11 31920008 Редуктор FRA70/FL V1I 1/330 IEC71 B5

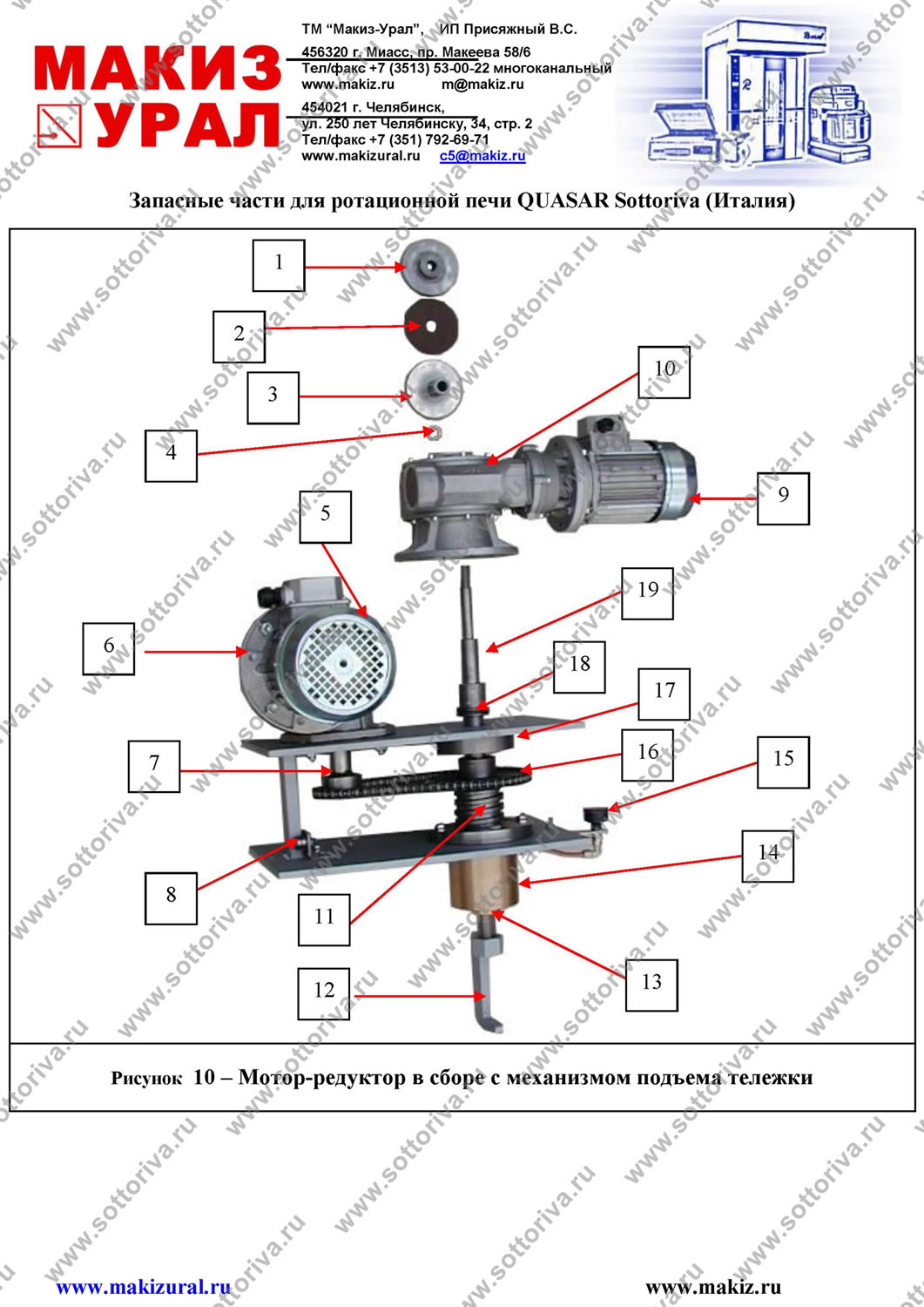

Рисунок  10 – Мотор-редуктор в сборе с механизмом подъема тележки
Поз. Код Описание
1 25000164 Верхняя муфта мотор-редуктора тележки (Quasar)
2 43900041 Диск фрикционной муфты диам. 98 (Quasar)
3 25000163 Нижняя муфта мотор-редуктора тележки (Quasar)
4 21002208 Бронзовая шайба (25x18x2)
5 31910022 Мотор 80 H 0,55 Kw 4P B5 MF/MT
6 31920012 Редуктор FRS60/FL V1I 1/28 IEC80
7 57900001 Упорный подшипник 51107 (35x52x12)
8 57900007 Радиальный подшипник (8x22x7)
9 31910021 Мотор 71 F 0,37 Kw 4P B5 230/400V
10 31920008 Редуктор FRA70/FL V1I 1/330 IEC71 B5
11 25000183 Винт автоматического подъемного механизма (Quasar)
12 23000120 Крюк автоматического подъема тележки (Quasar)
13 27000010 Направляющая вала автоматического винтового подъемного механизма (Quasar)
14 25000181 Гайка автоматического подъемного механизма с внутренней резьбой (Quasar)
15 55900064 Колпачковая тавотница1/4" N°4
16 54900038 Цепь 1/2"x5/16" BLACK
16 54900039 Цепной привод 1/2"x5/16"
17 57900008 Радиальный подшипник (60x95x18)
18 25000182 Вал мотор-редуктора  автоматического подъемного механизма (Quasar)
19 25000177 Вал автоматического механизма подъема тележки (Quasar)
